轨道交通介绍
Acronyms
| Acronym in Spanish | Acronym in English | Description |
|---|---|---|
| ACFG | Access Control Fare Gates | |
| ACS &IDS | Access Control System and Intruder DetectionSystem | |
| ADS | Advertising Display System | |
| ==AFC== | Automatic Fare Collection | |
| ALM | Automatic Loading Machine | |
| AP | Access Point | |
| BOFS | Back Office and Financial System | |
| BTS | Base Transceiver Station | |
| CAN | Communications Access Network | |
| CBN | Communication Backbone Network | |
| CCTV | CCTV | Closed Circuit Television |
| CD | Chromatic dispersion. | |
| CSN | CSN | Card Serial Number |
| COTS | Commercial Off-The-Shelf | |
| CWDM | Coarse Wavelength Division Multiplexing | |
| DTMF | Dual Tone Multi Frequency | |
| DVR | Digital Video Recorder | |
| DWDM | Dense Wavelength Division Multiplexing | |
| DCS | Data Collection System | |
| EMC | Electromagnetic Compatibility | |
| EMV | EMV | Europay,MasterCard,VISA |
| EMVCO | EMVCO | Europa y MasterCard VISA Contactless |
| EMC | Electromagnetic Compatibility | |
| EN | European Norm | |
| ERMTS | European Rail Traffic Management System. | |
| ETS | European Telecommunication Standard | |
| GSM | GSM | Global System for Mobile Communication |
| GSM-R | Global System for Mobile Communications—Railway | |
| GMPLS | Generalized Multiprotocol Label Switching | |
| GPS | Global Positioning System | |
| HD | High Definition | |
| HMI | Human-Machine Interface | |
| HRCS | Heavy Radio Communication System | |
| HVAC | Heating,Ventilation and Air Conditioning | |
| IEC | International Electrotechnical Commission | |
| IEEE | Institute of Electrical and Electronics Engineers | |
| IP | Internet Protocol | |
| IPU | Inspector Portable Unit | |
| ISN | Integrated Services Network | |
| ISO | International Standard Organization | |
| ITU-T | International Telecommunications Union-Telecommunications Section | |
| JRU | Juridical Recorder Unit | |
| LAN | Local Area Network | |
| LRTS | Light Radio TETRA System | |
| LSP | Label Switched Path | |
| LSZH | Low smoke zero halogen | |
| LV | Low Voltage | |
| MEP | Electrical,Mechanical and Plumbing | |
| MJPEG | Motion Joint Photographic Expert Group | |
| MLE | Manual Loading Equipment | |
| MPEG4 | Motion Picture Editors Guide 4 | |
| MTBF | Mean Time Between Failures | |
| MPLS | Multiprotocol Label Switching | |
| NMS | Network Management System | |
| NVA | Network Video Analysis | |
| NVR | Network Video Recording | |
| NFC | NFC | Near Field Communication |
| PMC | OCC | Operation Control Center |
| OCS | Overhead Contact System | |
| ODF | Optical Distribution Frame | |
| PAS | Public Address System | |
| PBX | Private Branch Exchange | |
| PIDS | Public Information Display System | |
| PIS | Passenger Information System | |
| PID | Perimeter Intrusion Detection | |
| PIP | Picture in Picture | |
| PIR | Passive InfraRed Sensors | |
| POE | Power over Ethernet | |
| PLC | Programmable Logic Controller | |
| PSD | Platform Screen Doors | |
| PTP | Precision Time Protocol | |
| PTT | Push to Talk | |
| QoS | Quality of Service | |
| PTZ | Pen Tilt Zoom | |
| ROW | Right Of Way | |
| RSVP | Resource Reservation Protocol | |
| RTS | Request to Speak | |
| RTU | Remote Terminal Units | |
| SAT | Site Acceptance testing | |
| SDS | Short Data Services | |
| SIB | Road Junction Barrier System | |
| SMS | Short Message Services | |
| RAMS | Reliability,Availability,Maintainability andSafety | |
| RBS | Radio Base Station | |
| RS | Rolling Stock | |
| RCS | Radiocommunications System | |
| RTU | Remote Terminal Unit | |
| SAE | AVLS | Automatic Vehicle Location System |
| SCADA | SCADA | Supervisory Control and Data Acquisition |
| SAM | Secure Access Module | |
| SIRCI | Sistema Integrado de Recaudo Control eInformación y Servicio al Usuario (Colombia) | |
| SNCP | Subnetwork Connection Protection. | |
| SNMP | Simple Network Management Protocol | |
| S&TC | Signalling &Train Control | |
| TIA | Telecommunications Industry Association | |
| TISC | Contactless Smart Card | |
| SER | TPS | Traction Power Substations |
| USB | Universal Serial Bus | |
| UHD/4K | Ultra-High Frequency | |
| UHF | Unhuman/Man Interface/Graphic User Interface | |
| VAC | Voltage Alternating Current | |
| VHF | Very High Frequency | |
| VLAN | Virtual Local Area Network | |
| VLD | Voltage Limiting Device | |
| VMD | Video Motion Detection | |
| VMS | Video Management System | |
| VRS | Voice Recording System | |
| CCTV | VSS | Video Surveillance System |
| VoIP | Voice Over Internet Protocol | |
| WIFI | WIFI | Wireless Fidelity |
| WWRS | Wideband Wireless Radio System |
轨道交通概述
轨道交通通信系统复杂，按照不同的功能可以分为多个子系统，例如车地无线通信子系统、车辆段/停车场子系统和车载子系统的规划设计。列车最大速度一般是80km/h-160km/h，在高速移动状态下要保证高速率、低丢包、低时延。高架段可能存在外部干扰，比如无线城市监控系统。
轨道交通业务场景
- 主要是PIS系统及无线上网：
乘客信息系统（PIS）：Passenger information system，PIS是依托多媒体网络技术，以车站和车载显示终端为媒介向乘客提供信息服务的系统。正常情况下提供乘车须知、服务时间、列车到发时间、列车时刻表、管理者公告、出行参考、媒体新闻、广告等实时动态多媒体信息；在火灾、阻塞及恐怖袭击等非正常情况下，提供动态紧急疏散提示。PIS系统所需带宽一般为20-30Mbps/车,CCTV监控业务可能也会承载在WLAN 无线通信系统上。
- 乘客上网：无线上网，一般所需带宽100Mbps-200Mbps/车。
系统构成
传输子系统
为城市轨道交通通信各子系统，以及根据需要为信号、车辆、 综合监控/环境与设备监控、电力监控、自动售检票等其他相关系 统的信息交互提供传输通道的系统。 OCC地铁操作控制中心，AFC 自动售检票系统，TCMS 系统
时钟子系统
为车站、控制中心、车辆基地提供统一的标准时间信息并为通 信各子系统以及其他相关业务系统提供统一校时信号的系统。
电源子系统
为通信各子系统设备提供不间断、无瞬变、安全可靠供电的系统。
集中录音子系统
为列车司机、调度员、值班员等提供话音集中录音、录音查询 及回放的系统。
集中告警子系统
对所接入的通信各子系统的告警数据、设备性能、系统资源进 行管理，提供集中监视、告警信息分析以及子系统参数配置和资源 查询分析的系统。
有线调度通信子系统
为调度员、值班员等固定用户提供调度信息交互的有线专用 电话系统。
无线调度通信子系统
为调度员、值班员等固定用户，以及列车司机、维修人员等移 动用户提供无线调度信息交互的专用系统。
乘客信息子系统
以车站和列车显示终端为媒介，向乘客提供客运服务、安全应 急等信息服务的系统。
广播子系统
向乘客播报列车运行、乘客引导、安全和应急防灾通告、服务 信息及向工作人员发布作业命令和告知的语音播报系统。
视频监视子系统 CCTV闭路电视
为列车司机、调度员、值班员等提供列车运行、作业监控、乘客 疏导、抢险救灾等视频监视信息的系统。
公务电话子系统
为城市轨道交通运营单位各部门间提供公务通话，以及与市 话联络的电话系统。
无线安全
变更 SSID 及禁止无线网桥的 SSID 广播；
禁用 DHCP；
禁用或改动 SNMP 设置；
采用 IEEE 802.1x 所提供的增强的安全机制；
定义 Session timeout 时间；
在网桥模式下采用不少于 128 位的 WEP 加密，支持 WPA2、AES、TKIP 密
钥、RADIUS、IEEE802.1x 等加密与安全机制；安装定向天线，限定覆盖范围。

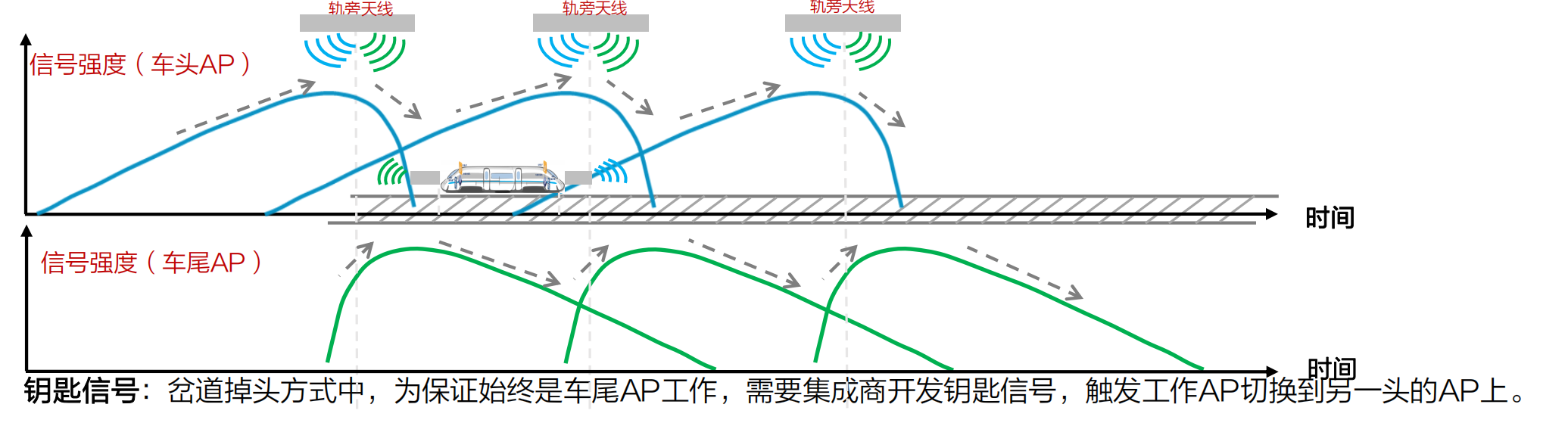

列车掉头模式
隧道形态
两根铁轨，供一辆车运行，称为一个股道。常见轨道形态有：A：双洞双股（主流） B：单洞双股 C：不同路段混合。
AP使用方式
头尾备份，运行方向上，车尾AP与轨旁AP通信；车尾AP故障时，切换到车头AP与轨旁AP通信，侧重稳定性。（车头AP与轨旁AP逐渐接近，在车头跨过当前AP时，信号会突然恶化，影响吞吐率，而远离切换就不存在该问题）
在中国，只有36, 40, 44, 48, 52, 56, 60, 64, 149, 153, 157, 161, 165这13个信道可以供5G的wifi网络使用。

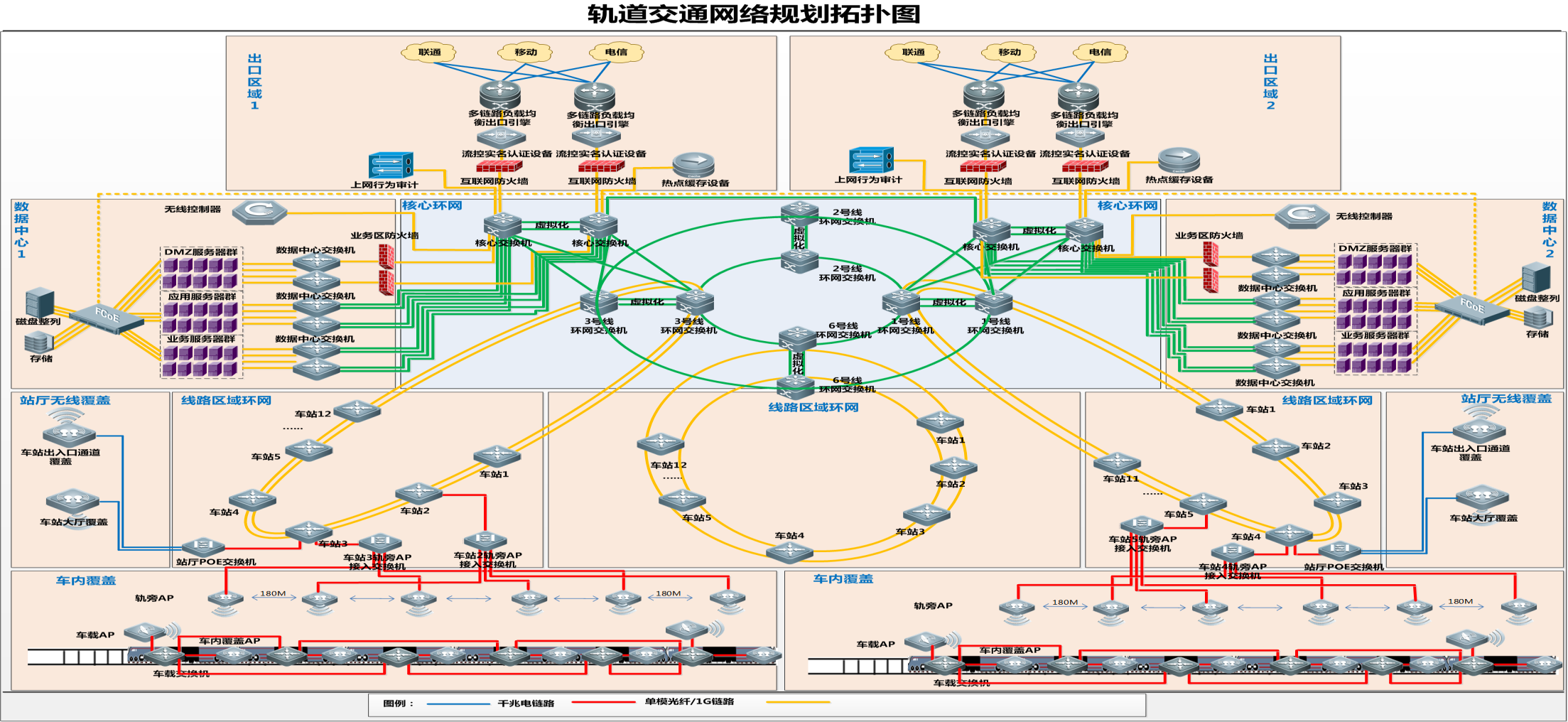

国内组网架构

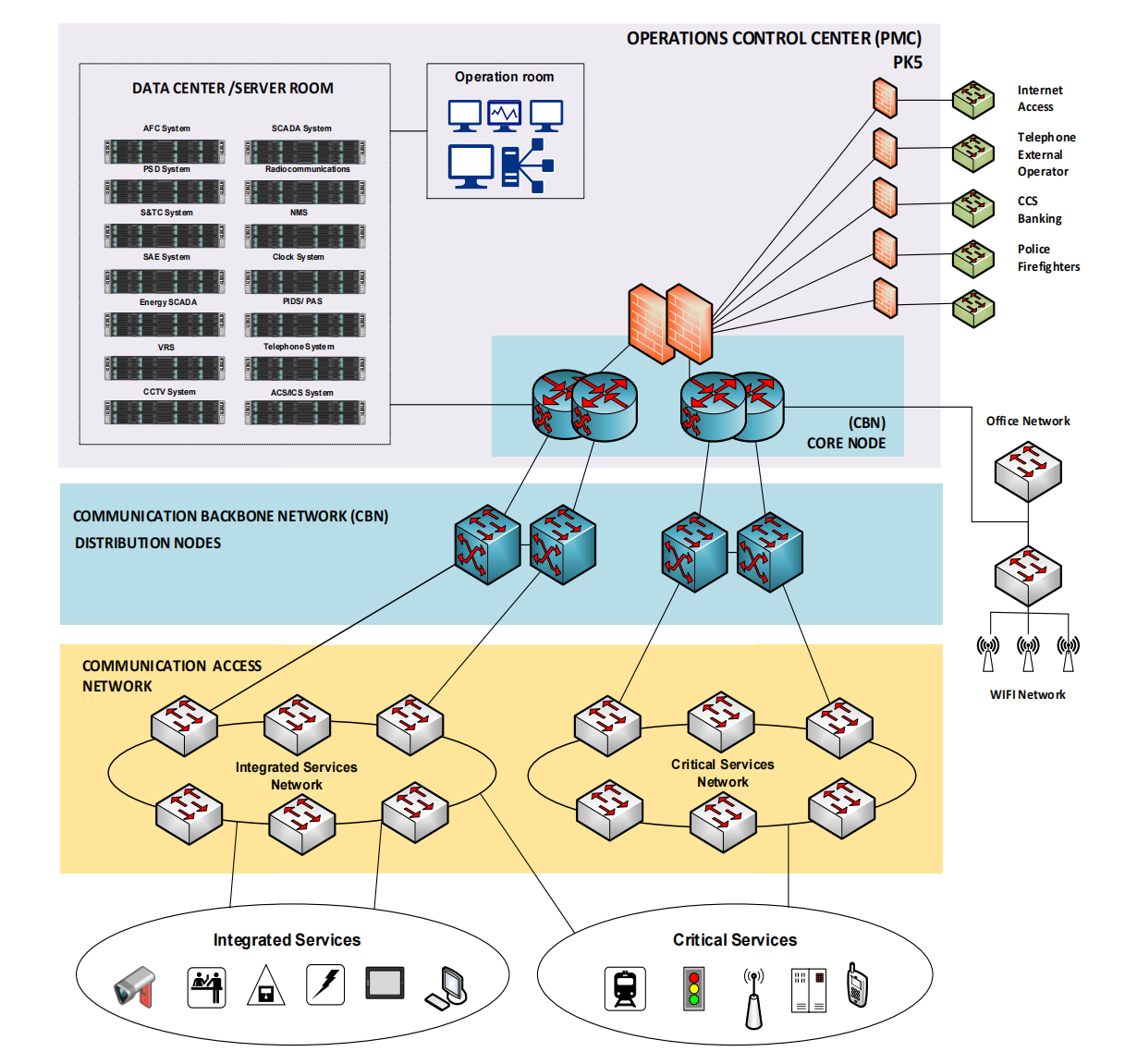

国外组网架构
防电磁抗干扰功能
满足 EN50121-3-1、EN50121-3-2、EN 50121-4、IEC-61000-4-2/4/5 相关国际标准及国内有关电磁干扰标准。其工作频率的使用及天线架设方式（含轨旁和车载）不得影响 350MHz、800MHz 专用无线通信系统、1800MHz 的 LTE 系统、民用移动通信的 GSM、CDMA、3G、4G 和 5G 以及智慧车站WIFI 系统无线通信的正常运行，同时规避上述系统对 PIS 系统的影响。
**通信系统还需满足以下电磁兼容相关标准：
**1）EN 50121-1 a 5 Aplicaciones ferroviarias - Compatibilidad electromagnética.EN 50121-1-5铁路应用-电磁兼容性
2）IEC 61000-6-4 Compatibilidad electromagnética (CEM) - Parte 6-4: Normas genéricas - Norma de emisión en entornos industriales.IEC 61000-6-4电磁兼容性（CEM） -第6-4部分：通用标准-工业环境中的排放标准
3）IEC 61000-6-2 Compatibilidad electromagnética (CEM) - Parte 6-2: Normas genéricas - Inmunidad para entornos industriales.IEC 61000-6-2电磁兼容性（CEM） -第6-2部分：一般规则-工业环境豁免
4）EN 61000-4-2 Compatibilidad Electromagnética: Descargas electrostáticas.EN 61000-4-2电磁兼容性：静电放电
5）EN 61000-4-3 Compatibilidad Electromagnética: Campos electromagnéticos de alta frecuencia radiados.EN 61000-4-3电磁兼容性：辐射高频电磁场
6）EN 6100-4-4 Compatibilidad Electromagnética: Transitorios eléctricos rápidos en ráfagas.EN 6100-4-4电磁兼容性：快速连发电瞬态
双向宽带视频传输
以一列6节车厢，列车内每节车厢4个摄像头，每个4M带宽，双向需要200m带宽。
